“流れる”テープLEDの配線方法

ここからは売れ筋のSuper流れるRGBテープLEDを例に配線の組み方を解説していきます。 ※Super流れるRGBテープLEDの詳細はCHAPTER.8で解説 Super流れるRGBテープLEDを1本（5メーター）だけ光らせる

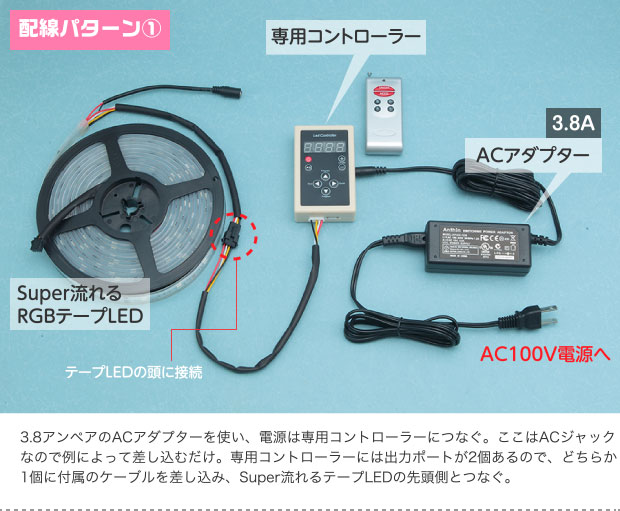

配線パターン① 3.8アンペアのACアダプターを使い、電源は専用コントローラーにつなぐ。ここはACジャックなので例によって差し込むだけ。専用コントローラーには出力ポートが2個あるので、どちらか1個に付属のケーブルを差し込み、Super流れるテープLEDの先頭側とつなぐ。

コントローラーが専用品になっている点を除けば普通のRGBテープLEDとほぼ同じ配線工夫が必要なのは2本（10メーター）以上から☆ Super流れるRGBテープLEDを2本（10メーター分）光らせる

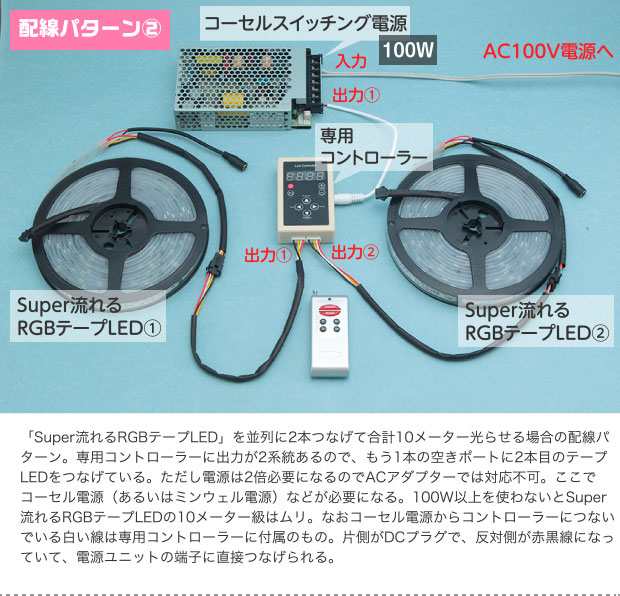

配線パターン② 「Super流れるRGBテープLED」を並列に2本つなげて合計10メーター光らせる場合の配線パターン。専用コントローラーに出力が2系統あるので、もう1本の空きポートに2本目のテープLEDをつなげている。ただし電源は2倍必要になるのでACアダプターでは対応不可。ここでコーセル電源（あるいはミンウェル電源）などが必要になる。100W以上を使わないとSuper流れるRGBテープLEDの10メーター級はムリ。なおコーセル電源からコントローラーにつないでいる白い線は専用コントローラーに付属のもの。片側がDCプラグで、反対側が赤黒線になっていて、電源ユニットの端子に直接つなげられる。

2本のテープLEDを1本のテープLEDっぽく流すには……直列につなぐ必要があります Super流れるRGBテープLEDを“10メーター流し”したい

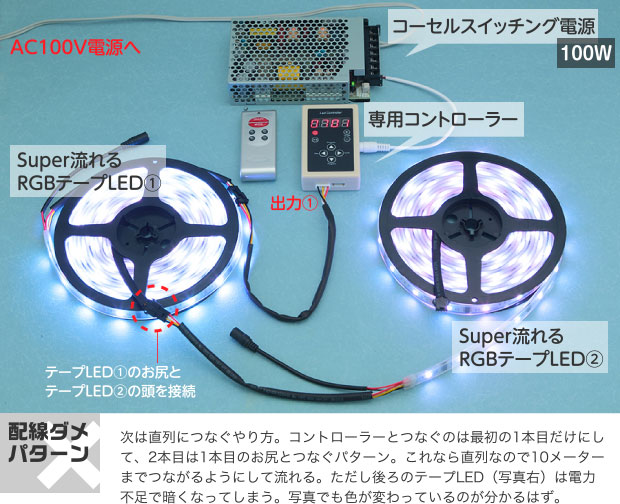

配線ダメパターン次は直列につなぐやり方。コントローラーとつなぐのは最初の1本目だけにして、2本目は1本目のお尻とつなぐパターン。これなら直列なので10メーターまでつながるようにして流れる。ただし後ろのテープLED（写真右）は電力不足で暗くなってしまう。写真でも色が変わっているのが分かるはず。

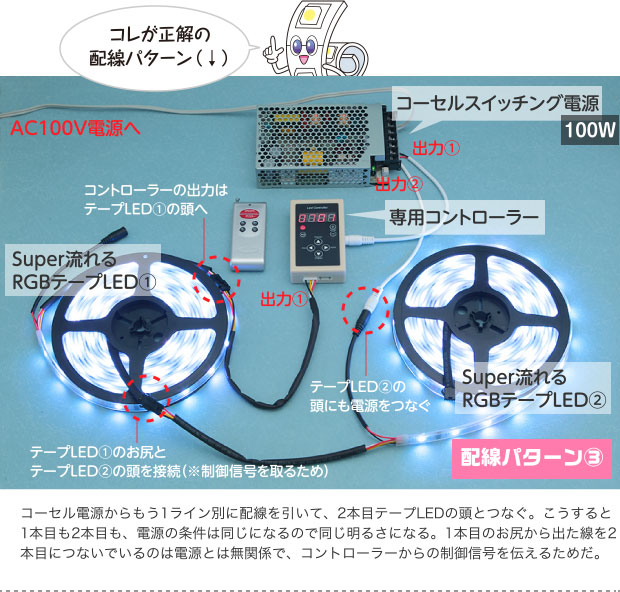

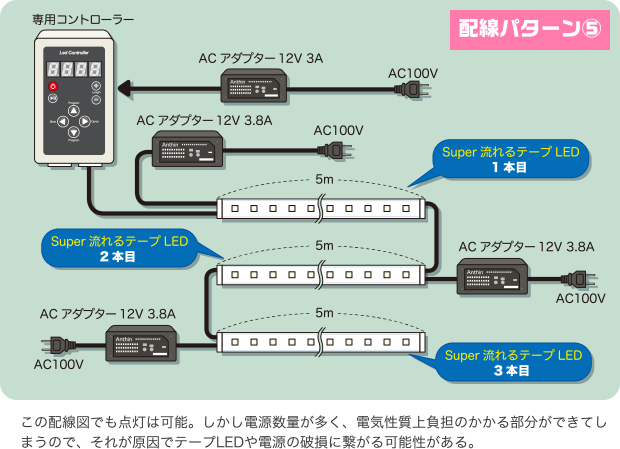

コレが正解の配線パターン（↓）配線パターン③ コーセル電源からもう1ライン別に配線を引いて、2本目テープLEDの頭とつなぐ。こうすると1本目も2本目も、電源の条件は同じになるので同じ明るさになる。1本目のお尻から出た線を2本目につないでいるのは電源とは無関係で、コントローラーからの制御信号を伝えるためだ。
